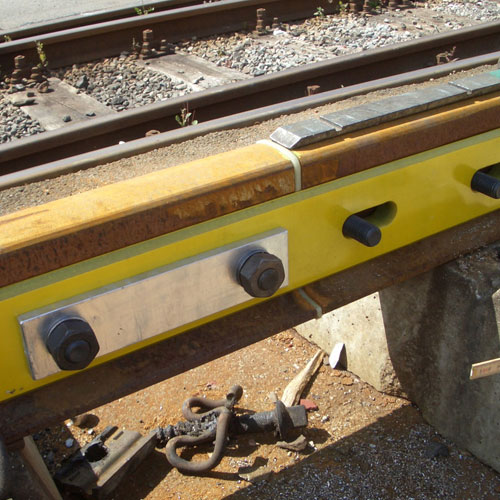

Rail Insulating Joints

Embedded Tracks

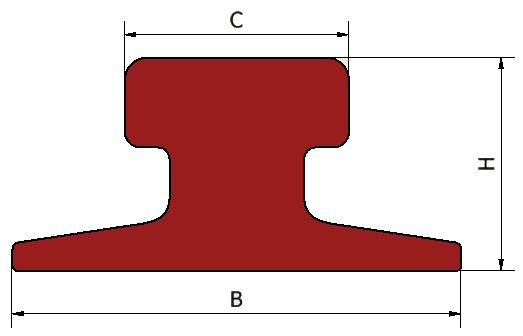

Rail Type Standard Dimensions in mm Mass (kg/m)
H B C
45E1
(BS 90A)		 EN 13674 – 4 142,8 127 66,6 45,10
46E2
(U33)		 EN 13674 – 1 145 134 62 46,27
49E5 DBS 918 254-1 149 125 67 49,13
50E6
(U50)		 EN 13674 – 1 153 140 65 50,90
54E1
(UIC54)		 EN 13674 – 1 159 140 70 54,77
54E2
(UIC54E)		 EN 13674 – 1 161 125 67 53,82
54E4 DBS 918 254-1 154 125 67 54,31
60E1
(UIC60)		 EN 13674 – 1 172 150 72 60,21
60E2 EN 13674 – 1 172 150 72 60,03

Rail Type Standard Dimensions in mm Mass (kg/m)
H B C
BS 80 A BS 11 133,35 117,47 63,5 39,76
BS 90A
(45E1)		 BS 11 142,8 127 66,6 45,10
BS 100 A BS 11 152,4 133,3 69,8 50,18
Rail Type Standard Dimensions in mm Mass (kg/m)
H B C
R50
(P50)		 GOST P51685 152 132 70 51,50
R65
(P65)		 GOST P51685 180 150 73 64,87

Rail Type Standard Dimensions in mm Mass (kg/m)
H B C
S 10  EN 13674 – 1    58.0    32.0    70.0   10.00
S 14  EN 13674 – 1    70.0    38.0    80.0 14,00
S 18  EN 13674 – 1    82.0    43.0    93.0    18,30
S 20  EN 13674 – 1    82.0    44.0  100.0    19,80
S 24  EN 13674 – 1    90.0    53.0  115.0    24,43
S 30  EN 13674 – 1  108.0    60.3  108.0    30,03
S 33  EN 13674 – 1  105.0    58.0  134.0    33.47
S 34  EN 13674 – 1  117.5    61.9  117.5    34.72
S41/10

(S 41 a)

  EN 13674 – 1  125.0    67.0  138.0    41.38
S 41/14  EN 13674 – 1  125.0    67.0  138.0    40.95
S 49  EN 13674 – 1  125.0    67.0  149.0    49.43
S 54  EN 13674 – 1  125.0    67.0  154.0    54.54
S 64  EN 13674 – 1  150.0    74.0  172.0    64.92
